根据以上所述，标准的全空气式空调系统的结构、功能和自动控制模式及各个水阀、风阀的动作、开度随全年室外气候的变化而变化的情况，可用图3和图4表示。需要说明的是图3和图4表示的是一



图3   舒适性全空气式空调系统的结构、功能和控制原理图

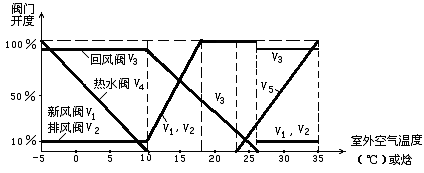

图4   各个阀门开度随室外温度（焓）变化而调节的情况





一般空调对象，亦即室内散热负荷比较小的场合。在这一情况下冬季还需要供暖。由于系统采用的是分程控制，加热器（热水阀V4）和冷却器（冷水阀）一定是不同时工作。所以，加热器和冷却器可以合用一个换热器，热水和冷水可根据冬季与夏季进行自动切换。结合图3和图4可以简要地作如下解读：



1. 在满足全年室内温度18~26℃要求的前提下，确立的过渡期为室外温度范围为10~23℃。在此期间既不需供暖，也无需供冷（图4中热水阀V4和冷水阀V5均为零区间）。



2. 空调自动控制系统的功能是在确保满足室内温度18~26℃要求的前提下，对新风阀V1（及与之联动的排风阀V2、回风阀V3）、热水阀和冷水阀的各个执行机构节能有序的分程控制，并达到下列各项效果：供暖期（室外温度低于10℃），供冷期（室外温度高于23℃）新风阀V1和排风阀V2处于最小开度（10，相应地回风阀V3处于90％的开度）；过渡期允许室内温度在18~26℃区间变化，只要根据室内温度T1逐步加大新风阀V1、排风阀V2的开度，关小回风阀V3开度即可；当室外温度T2达到或超过了18℃，新风阀V1、排风阀V2全开，回风阀V3全关；当室外温度T2达到23℃时，由于室内的散热，室内也许再也保持不住26℃了，于是便必须开始让供冷系统投入运行，逐步打开冷水阀V5，但是，这时，由于室外温度T2还低于室内温度T1（如用焓值控制，室外空气焓值小于室内空气焓值57.5kJ/h—干球温度26℃,相对湿度60％），室外空气仍然具有自然降温能力，所以，还可继续利用之；等到室外温度T2超过了26℃（室外空气焓值超过了57.5kJ/h），新风空气便成了供冷的负荷，所以，这时新风阀V1、排风阀V2需回到最小开度，回风阀V3则回到90％的开度，冷水阀V5继续加大开度，直至全开。
